| PBX DIGITAL Panasonic KX-TDA-100 KX-TDA200 |
| |
|
| |
|
| |
|
| |
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| Panasonic
KX-TDA100 |
| ideas for life KX-TDA200 |
| ระบบโทรศัพท์ตู้สาขา ดิจิตอลแบบไฮบริท ไอพี |

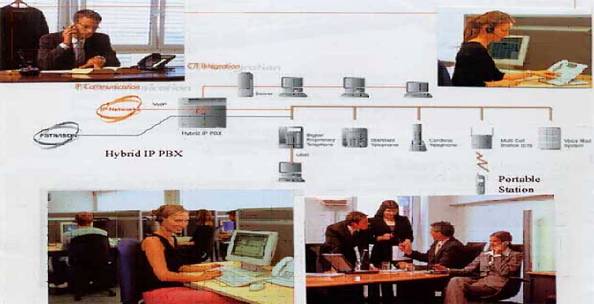

| Hybrid IP PBX System KX-TDA100/200 |
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| รายการคุณสมบัติ (
Feature List ) |
| คุณสมบัติของตู้
(System Feature) |
| -Automatic ISDN Setting (BRI) |
-Remite Alarm Notification |
| - Automatic Route Selection (ARS) / |
-Remite Extension Status Control through |
| Least Cost Routing (LCR) |
-DISA |
| - Background Music (BGM) |
-Remote Extension Lock |
| - Budget Management |
-Ring Group |
| -Busy on Busy |
-Special Carrier Access |
| - CTI |
-Station Message Detail Recording (SMDR) |
| -Call Park with Indication |
-System Memory Expansion* |
| - Call Pickup Group |
-Tenant Service |
| -Calling Line Identification Distribution (CLI) |
-Timed Reminder |
| - Class of Service (COS) |
-Time Service |
| -Data Line Security |
-(Day
/ Night / Lunch / Break) |
| - Delayed Ringing |
-Toll Restriction |
| -Direct In Lines (DIL) |
-Trunk Group |
| -Direct Inward Dialling (DID) |
-Uniform Call Distribution (UCD) |
| -Direct Inward System Access (DISA) |
-User Group |
| -Door-Phone/Door Opener |
-VIP-Call |
| -Echo Cancellation |
|
| -Extension Lock |
<
คุณสมบัติด้าน Voice Mail> |
| - Emergency Call |
-Automatic Configuration - Quick Setup |
| - Existing APT/ DPT Compatibility |
-Call Forwarding to VM |
| - External BGM |
-Caller's Identification Notification to VM |
| - External Sensor / Relay Control* |
-Intercept Routiong to VM |
| - Flexible Numbering Plan (4-Digits) |
-Live Call Screening (LCS) |
| -Floating Extension |
-Remote PBX Data Control by VM |
| -Greeting Message |
-VM Data Control by PBX |
| - Host PAX Access Code |
-VM Transfer Recall (VM Queuing |
| -Hunting Group |
-Function)* |
| -Hurry-up Transfer |
-VM (Digital / DTMF) Integration |
| -Incoming Group (Hunting Group) |
-VM Group |
| -Intercept Routing - Busy / DND |
-VM Mail Transfre |
| -Intercept Routing - No Answer |
|
| -Intercept to Trunk |
|
| -Visual Caller ID |
คุณสมบัติของเครื่องภายใน |
| -Main Processing (MPR) , Card / CS |
-
Absent Message |
| -Software Download |
-Account Code Entry (Forced) |
| - Manager Functions |
-Automatic Redial |
| - Multiple Language Support |
-Boss - Secretary |
| - Online Diagnostics |
-Call Forwarding (All Calls,Busy,Bust/ |
| -Operator Functions |
-No
Answer,No Answer, Follow Me, |
| -PC Console / PC Phone |
-From
Incoming Group) |
| - PC Programming |
-Call Hold |
| -Paging Group |
-Call Pickup (Directed,Group,DSS,Deny) |
| -Quick Setup |
-Call Trnsfer (Screened,Unscreened, |
| |
|
|
-One-Touch
Transfer,Transfer Recall) |
| |
|
|
<
คุณสมบัติของเครื่อง DECT> |
| -Conference |
-
Automatic Handover |
| -(3-Party Conference, Multi Party Conference, |
-Headset Compatibility |
| -Unattended Conference) |
-Incoming & Outgoing Call Log |
| - Dial Type Selection |
-Wireless XDP Parallel Mode |
| -Digital eXtra Device Port (XDP)* |
-Vibrator Ring |
| (2DPTs in One Extension Port) |
|
|
|
|
|
| -Direct One-Touch Answering |
คุณสมบัติด้านบริการ
ISDN |
| -Do Not Disturb (DND) |
-Advice Of Charge (AOC) |
| -DSS Console |
-Call Hold (HOLD) |
| -Executive Busy Override |
-Calling Line Identification Restriction (CLIR) |
| -Extension Directory |
-Calling Line Identification Presentation (CLIP) |
| -Extension-to-Trunk Call Duration Time |
-Completion of Calls to
Busy Subscriber |
| -External Feature Access |
(CCBS) |
| -Flexible Buttons |
-Connected Line Identification Presentation |
| -Full Duplex SP-phone |
-(COLP) |
| -Hands-Free Operation |
-Connected Line Identification Restriction |
| -Handset / Headset Selection |
(COLR) |
| -Large LCD Featuress with Back-lit |
-Direct Dialling Inward (DDI) |
| -Log-In / Log-Out |
-ISDN Call Forward (CFU/CFNR/CFB) |
| - Message Waiting |
-ISDN Call Transfer (CT) |
| -Message Waiting with Text Message* |
-ISDN Extension |
| -Multi-Lingual Display |
-Malicious Call Identification (MCID) |
| -Multiple Hop Call Forwarding (4 steps) |
-Multiple Subscriber Numbers (MSN) |
| - Music on Hold |
|
|
|
|
|
| -Off-Hook Call Announcement (OHCA) |
|
|
|
|
|
| - Off-Hook Monitor |
คุณสมบัติด้านเครือข่าย |
| - One-Touch Dialling |
-Alternated Routing |
| - Paging (Deny, Paging Transfer) |
-ARS with VolP |
| - Paging (Forcd Paging,Emergency Paging |
-Closed Numbering |
| with Message)* |
-DISA Call to the Network |
| -aralleled Telephone (APT/DPT+SLT, |
-Private Network to Public Network |
| DPT/SLT+PS) |
-Public Network to Private Network |
| -Redial, Last Number |
-QSIG Connection |
| -Remite Station Control |
-Tansfer to Network PBX |
| -Special Carrier Access |
-Virtual Private Network (VPN) |
| - Speed Dialling - Persond/System |
-VolP Network (Built-in lP-GW) |
| -Time and Date Display |
|
|
|
|
|
| -Tone-Pulse Conversion |
|
|
|
|
|
| -Trunk Answer from Any Station (TAFAS) |
*
Available from Ver. 1.1 |
| - Walking COS |
DPT
: Digital Proprietary Telephone |
| - Whisper OHCA (Off-Hook Call Announcement) |
APT
: Analongue Proprietary Telephone |
| -Wrap-Up |
SLT
: Single Line Telephone |
| - eXtra Device Port (XDP) |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| ความสามารถด้านคุณ สมบัติของระบบ
Digital PBX Panasonic KX-TDA100/200 |
| |
|
KX-TDA100 |
KX-TDA200 |
| ระบบ ( System ) |
การแบ่งกลุ่มบริษัทย่อย(Tenant) |
8 |
| ระดับของการบริหาร (Class of Service) |
64 |
| กลุ่มของสายนอก |
64 |
| กลุ่มของผู้ใช้ |
32 |
| กลุ่มของการประกาศ |
32 |
| กลุ่มของการรับสายแทน |
64 |
| กลุ่มของการกระจายสายเรียกเข้า |
64 (32 เครื่องภายใน / กลุ่ม) |
| กลุ่มของระบบ Voice Mail (Digital
/ Analogue Integration) Group |
2 เครื่อง x 24 ch |
| Integration) Group |
|
| กลุ่มของระบบ Voice Mail (DTMF)
Group |
2 กลุ่ม x 32 ch |
| |
|
|
ตารางเวลาเข้าคิวรอสาย |
64 ( 16 ระดับ / ตาราง) |
| |
|
|
กลุ่มการล่าเครื่องภายในที่ว่าง |
64 ( 16 เครื่องภายใน / ตาราง) |
| |
|
|
ข้อความแสดงกรณีไม่รับสาย (ระบบ/เครื่องภายใน) |
8 ข้อความ x 16 หลัก/1 ข้อความ x 16 หลัก |
| |
|
|
การฝากไฟ Message Waiting |
256 |
| |
|
|
จำนวนของตัวอักษรสำหรับแสดงชื่อ ID |
20 |
| |
|
|
จำนวนหลักของหมายเลขภายใน |
1.- 4 |
| |
|
|
พื้นที่การฝากพักสาย |
100 |
| |
|
|
การประชุมสาย |
3x10 - 8x4 |
| |
|
|
รหัสการตรวจสอบ (Verified Code) |
4 หลัก (1000 ข้อมูล) |
| |
|
|
รหัสผ่านของรหัสการตรวจสอบ (Verified Code's
Password) |
10 หลัก (1000 ข้อมูล) |
| |
|
|
รหัส Special Carrier Code |
16
หลัก (20 ข้อมูล) |
| |
|
|
รหัสเรียกใช้ Host PBX |
10 หลัก (10 ข้อมูล / กลุ่มสายนอก) |
| |
|
|
ตาราง
DDI / DID |
32 หลัก (1000 ข้อมูล) |
| การโทร
( Dialling ) |
การโทรหมายเลขฉุกเฉิน |
32 หลัก (10 ข้อมูล) |
| |
การโทรแบบรวดเร็ว |
1-4 หลัก (80 ข้อมูล) |
| |
การโทรจากหมายเลขรหัสย่อของระบบ |
32 หลัก (1000 ข้อมูล) |
| การโทรจากหมายเลขรหัสย่อส่วนตัว |
32 หลัก (10 ข้อมูล / เครื่องภายใน) |
| การโทรจากปุ่มสัมผัสเดียว |
32 หลัก |
| บริการสายด่วน |
32 หลัก |
| การเรียกใช้บริการ ISDN Service |
32 หลัก |
| การโทรทวนซ้ำ |
32 หลัก |
| การเลือกเครือข่าย |
การกำหนดเส้นทาง (Routing
Plan) |
16 หลัก |
| โทรศัพท์อัตโนมัติ |
จำนวนหลักนำหน้า (Leading
Digits) |
16 หลัก (1000 ข้อมูล) |
| (ARS) |
จำนวนหลักนำหน้าที่ยอมรับ (Leading Digits Exception) |
200 ข้อมูล |
| |
|
|
ARS Carrier |
10 |
| |
|
|
รหัสรายการค่าใช้จ่าย (Itemized Billing Code) |
10 หลัก |
| |
|
|
รหัสสำหรับผู้ได้รับอนุญาต (Authorisation Code) |
10 หลัก |
| ระบบเครือข่าย |
ตารางกำหนด TLE |
32 ข้อมูล |
| (Networking) |
จำนวนหลักนำหน้า (Leading
Digits) |
3 หลัก |
| |
รหัส PBX |
7 หลัก |
| การจำกัดการโทรออก |
ระดับของการจำกัดการโทรออก (Toll Restriction Level) |
16 หลัก |
| (Toll
Restriction) |
รหัสที่ห้ามโทรออก (Toll Restriction Denied Code) |
7 หลัก (100 ข้อมูล / ระดับ) |
| |
รหัสที่ยอมให้โทรออก (Toll Restriction Exception
Code) |
16 หลัก (100 ข้อมูล / ระดับ) |
| การจัดการด้านค่า |
อัตราค่าใช้จ่าย (Charge Rate) |
8 หลัก |
| ใช้จ่าย
Charge |
ระดับค่าใช้จ่าย (Charge Denomination) |
3 ตัวอักษร |
| Management |
|
|
| การบันทึกรายการ |
รายการสายที่ทำการโทรออก (Outgoing Call Log) |
0-100 รายการ / เครื่องภายใน |
| ที่โทร
(Call Log) |
รายการสายที่เรียกเข้า (Incoming Call Log) |
0-100 รายการ / เครื่องภายใน |
| รหัสผ่าน |
รหัสผ่านของระบบสำหรับผู้จัดการระบบ (System
Password (Administrator) |
4-10 หลัก |
| (Password) |
รหัสผ่านของระบบสำหรับผู้ใช้ (System Password
(End User) |
4-10 หลัก |
| |
|
|
รหัสผ่านสำหรับผู้จัดการ (Manager Password) |
4-10 หลัก |
| |
|
|
รหัสผ่านส่วนบุคคล (Personal Password) |
4-10 หลัก / ระบบ |
| |
|
|
|
|
| รายละเอียดคุณสมบัติเฉพาะ Hybrid IP System
KX-TDA100 KX-TDA200 |
| |
|
|
|
KX-TDA100 |
KX-TDA200 |
| วิธีการโทร |
สายนอก |
|
|
การโทรแบบพัลส์ 10 pps, 20 pps / โทน (DTMF) |
| |
สายใน |
|
|
การโทรแบบพัลส์
10 pps, 20 pps / โทน (DTMF) |
| ระบบการสวิตซ์วิ่ง |
|
|
|
Non-Blocking Distributed TSW |
| กรณีไฟฟ้าขัดข้อง |
การสำรองการใช้งาน |
|
|
หลายชั่วโมง ขึ้นอยู่กับขนาดแบตเตอรี่สำรอง |
| การเชื่อมต่อ |
สาย ISDN SO |
|
|
ขั่วต่อแบบ
RJ-45 |
| |
เครื่องภายใน |
|
|
ขั่วต่อแบบ
Amphenol |
| |
ชุดประกาศ |
|
|
ขั่วต่อแบบ 2 Conductor (Mini Jack 3.5 มม.) |
| |
เสียงดนตรีภายนอก |
|
|
ขั่วต่อแบบ 2
Conductor |
| |
พอร์ท SMDR |
|
|
ขั่วต่อแบบ V.24 (RS-232C) |
| |
ชุดกริ่งติดประตู |
|
|
ขั่วต่อแบบ
WAGO 10 pin |
| SMDR |
การบันทึกรายละเอียดการโทร |
|
|
วัน,เวลา,หมายเลขภายใน,รหัสฝ่าย,หมายเลขสายนอก, |
| |
|
|
|
หมายเลขที่โทรออก,ระยะเวลาที่โทร, |
| |
|
|
|
ค่าใช้โทรศัพท์,รหัสบัญชี |
| แฟล่งจ่ายไฟ |
|
|
|
ไฟสลับ 100-130 โวลท์ / 200-240 โวล์, 50/60
โวลท์ |
| กำลังไฟสิ้นเปลือง (ค่าเฉลี่ย) |
|
|
|
156
วัตต์ |
295
วัตต์ |
| มาตรฐานรับรองด้านความปลอดภัย |
|
|
|
UL, CSA, TUV-GS, CE |
| ขนาด (สูง x กว้าง x ลึก) |
|
|
|
390 x 334 x 270 มม. |
415 x 430 x 270 มม. |
| น้ำหนัก (รวมติดตั้งอุปกรณ์ครบ) |
|
|
|
12 กก. |
16 กก. |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
| |
|
|
|
|
|
|
|
| ความสามารถของระบบ
Panasonic KX-TDA100/200 |
| |
|
|
|
KX-TDA100 |
KX-TDA200 |
| เครื่องภายใน |
พอร์ทเครื่องภายใน |
|
|
64 |
128 |
| |
เครื่องโทรศัพท์ธรรมดา |
|
|
64 |
128 |
| |
เครื่องโทรศัพท์แบบคีย์ |
|
|
ใช้ร่วมกับแหล่งจ่ายขนาด S |
ใช้ร่วมกับแหล่งจ่ายขนาด M |
| |
|
|
DPT(Type1): 16 |
DPT(Type1): 128 |
| |
* หมายเหตุ |
|
|
DPT(Type2): 64 |
DPT(Type2): 128 |
| |
DPT |
|
|
APT:16 |
APT:64 |
| |
( เครื่องโทรศัพท์แบบคีย์ ) |
|
|
ใช้ร่วมกับแหล่งจ่ายขนาด M |
ใช้ร่วมกับแหล่งจ่ายขนาด L |
| |
APT |
|
|
DPT(Type1): 32 |
DPT(Type1): 128 |
| |
|
|
DPT(Type2): 64 |
DPT(Type2): 128 |
| |
DPT(Type1):T72,T74,T75 series |
|
|
APT:32 |
APT:64 |
| |
DPT(Type2): T76
series |
|
|
|
|
|
| สายนอก |
พอร์ทสายนอก |
|
|
64 ch |
128ch |
| |
สายนอกแบบอนาล็อก |
|
|
64 |
128 |
| |
สายนอกแบบ
E&M |
|
|
32 |
64 |
| |
สายนอกแบบ
T1 |
|
|
2 (48ch) |
4(96ch) |
| |
สายนอกแบบ E1 |
|
|
2(60ch) |
4(120ch) |
| |
สายนอกแบบ
BRI |
|
|
32(64ch) |
64(128ch) |
| |
สายนอกแบบ
PRI ( 30B ) |
|
|
2(60ch) |
4(120ch) |
| |
สายนอกแบบ
PRI ( 23B ) |
|
|
2(64ch) |
4(92ch) |
| |
สายนอกแบบ IP-GW |
|
|
2(8ch) |
4(16ch) |
| |
|
|
|
|
| Hybrid IP PBX
ตู้สาขา Panasonic KX-TDA100BX/KX-TDA200BX |
| Model |
รายละเอียด |
ราคา |
|
| KX-TDA100BX |
DIGITAL
PABX ( Max, 108 Ports, Wireiess, CTI,VoIP ) |
20,630.00 |
|
| KX-TDA200BX |
DIGITAL
PABX ( Max, 216 Ports, Wireiess, CTI,VoIP ) |
33,130.00 |
|
| KX-A228XJ |
S/M
Type Back-up Batter Cable |
2,130.00 |
|
| KX-A229XJ |
|
3,630.00 |
|
| KX-TDA0103XJ |
L-Type
Power Supply Unit |
32,630.00 |
|
| KX-TDA0104XJ |
M-Type
Power Supply Unit |
17,380.00 |
|
| KX-TDA0108X |
S-Type
Power Supply Unit |
8,750.00 |
|
| KX-TDA0141X |
2
Channel Cell Station สำหรับต่อการ์ด DHL C8/DLC8,16 |
20,000.00 |
|
| KX-TDA0142X |
3
Channel Cell Station สำหรับต่อการ์ด DHL C8/DLC8,16 |
20,625.00 |
|
| KX-TDA0144XJ |
แผงสำหรับต่อกับตัว
Cell Station ได้ 8 ตัว |
45,000.00 |
|
| KX-TDA0161XJ |
4
Port Doorphone Card |
5,750.00 |
|
| KX-TDA0166XJ |
16 Channel ECHO Canceller Card แผงตัดสัญญาณเสียงก้อง |
18,130.00 |
|
| KX-TDA0170XJ |
8
Port Digital Hybrid Extension Card |
13,130.00 |
|
| KX-TDA0171XJ |
8
Port Digital Extension Card |
6,880.00 |
|
| KX-TDA0172XJ |
16
Port Digital Extension Card |
10,250.00 |
|
| KX-TDA0173XJ |
8
Port Single Line Telephone Extension Card |
8,750.00 |
|
| KX-TDA0174XJ |
16
Port Single Line Telephone Extension Card |
13,380.00 |
|
| KX-TDA0175XJ |
16
Port SLT Extension Card With Message Lamp |
19,250.00 |
|
| KX-TDA0180XJ |
8
Port Analogue Trunk Card |
10,250.00 |
|
| KX-TDA0181XJ |
16
Port Analogue Trunk Card |
19,500.00 |
|
| KX-TDA0184XJ |
8
Port E&M Trunk Card |
23,250.00 |
|
| KX-TDA0188XJ |
E-1 Trunk Card |
34,000.00 |
|
| KX-TDA0190XJ |
Optional 3 Slot Bass Card |
6,250.00 |
|
| KX-TDA0191XJ |
4 Channel Message Card |
14,130.00 |
|
| KX-TDA0193XJ |
8
Port Caller ID Card |
7,130.00 |
|
| KX-TDA0196XJ |
Remote Card |
6,880.00 |
|
| KX-TDA0284XJ |
4
Port Card |
15,880.00 |
|
| KX-TDA0288XJ |
8
Port BRI Card |
25,500.00 |
|
| KX-TDA0290XJ |
PRI Card |
39,630.00 |
|
| KX-TDA0410XJ |
CIT Link Card |
14,880.00 |
|
| KX-TDA0480XJ |
4
Channel Voip Gateway Card |
119,000.00 |
|
| KEY Telephone PABX
KX-TDA100/200 |
|
| Model |
รายละเอียด |
ราคา |
|

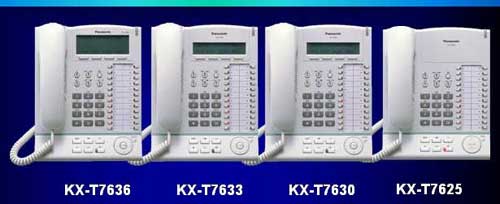

| KX-T7636X |
New DPT (24 CO, 6
Lines LCD with Back-lit Sp-Phone, US) |
9,750.00 |
|
| KX-T7633X |
New DPT (24 CO, 3
Lines LCD with Back-lit Sp-Phone, US) |
7,500.00 |
|
| KX-T7630X |
New DPT (24 CO, 3
Lines LCD Sp-Phone) |
6,250.00 |
|
| KX-T7625X |
New DPT (24 CO,
Sp-Phone) |
5,380.00 |
|
| KX-T7640X |
DSS Console (60 DSS) |
4,750.00 |
|
| KX-T7601X |
USB Module (For
T7636/T7633) |
5,380.00 |
|
| KX-T7603X |
Add on Key Module (12 CO, Extension for T7636/T7633 |
1,680.00 |
|
| KX-TDA0300XJ |
PC based Attendant Console Software |
23,750.00 |
|
| KX-TDA0350XJ |
PC Phone Software |
9,630.00 |
|
|
|
|
|
|
|
|
|
|
