| PBX DIGITAL Panasonic KX-TD-500 BX |
|
|
|
|
| |
|
| ตู้สาขาโทรศัพท์ |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| PBX Panasonic KX-TD500BX Super Hybrid System |
| ระบบโทรศัพท์ที่มีประสิทธิภาพสูง
จะต้องเป็นระบบที่ยืดหยุ่นได้และพร้อมที่จะ |
| รองรับความต้องการที่เพิ่มขึ้นในอนาคต
แต่ละพอร์ตที่ถูกขยายโดยระบบดิจิ- |
| ตอล ซูเปอร์ไฮบริด สามารถใช้ได้กับโทรศัพท์ทั้งที่เป็น
แอนะล็อกคีย์ ดิจิตอล |
| คีย์ และโทรศัพท์ธรรมดา
รวมทั้งสามารถต่อเชื่อมเข้ากับอุปกรณ์สื่อสารต่างๆ |
| อาทิ โทรสาร โทรศัพท์ไร้สาย เครื่องตอบรับอัตโนมัติ
โดยไม่ต้องเพิ่มแผงวง- |
| จรหรือเดินสายเพิ่มเติม
และถ้าท่านมีเครื่องโทรศัพท์แบบคีย์ ในตระกูล |
| KX-T Series
ท่านสามารถนำเครื่องดังกล่าวมาใช้กับระบบตู้ KX-TD500BX |
| ได้โดยไม่ต้องแก้ไขการต่อสายใดๆ |

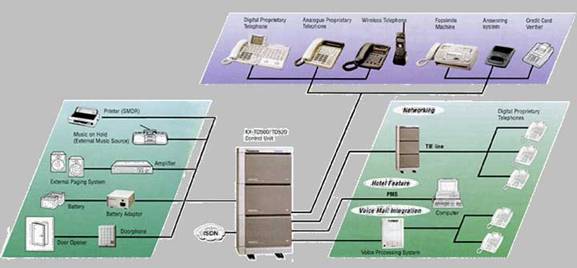

| PBX Networking |
| ท่านสามารถเชื่อมต่อระบบ KX-TD500BX
เข้ากันหลายๆ ระบบเพื่อสร้าง |
| เครือข่าย PBX ขึ้นมาเครือข่ายหนึ่ง ด้วยระบบเครือข่ายนี้
ทำให้ท่านสามารถ |
| สร้าง " ระบบการจัดการเกี่ยวกับโทรศัพท์
" หรือ " Call
Management |
| System " โดยอาศัยแผงวงจร E&M, T1/E1
ประโยชน์คือ การติดต่อสื่อสาร |
| ระหว่างสำหนักงานใหญ่ของท่าน
กับสำนักงานสาขาจะเป็นไปอย่างมีประสิทธิ |
| ภาพ และประหยัดค่าใช้จ่าย |
| ปุ่ม JOG-DIAL |
| ช่วยในการปรับความคมชัดของจอแสดงผลปรับความดังของเสียงจากลำโพง |
| และเสียงกริ่งโทรศัพท์ ยิ่งไปกว่านั้น
ยังช่วยให้ท่านสามารถค้นหาชื่อพร้อม |
| หมายเลขโทรศัพท์ที่ได้มีการบันทึกไว้
ทำการเลือกและโทรออกไปได้อย่าง |
| ง่ายดาย สะดวกและรวดเร็วยิ่งขึ้น |
| Alphanumenic Display |
| จอแสดงผลบนเครื่องโทรศัพท์ สามารถแสดงผลที่เป็นประโยชน์
แก่ท่านได้ |
| อาทิ แสดงสถานภาพของหมายเลขภายในระยะเวลาที่ใช้โทรศัพท์
ชื่อพร้อม |
| หมายเลขโทรศัพท์ของผู้ที่โทรเข้ามานอกจากนี้
ท่านยังสามารถทำการโปร- |
| แกรมฟังก์ชั่น " Absent Message "
เพื่อแจ้งให้ผู้โทรศัพท์ชนิดที่มีจอแสดง |
| ผลเช่นเดียวกับท่านทราบได้ว่าขณะนี้ท่านไม่อยู่หรือไม่พร้อมที่จะรับสาย |

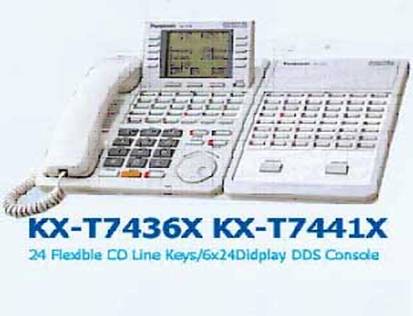

| Menu Guide to System Feature |
| รายการแสดงคุณสมบัติ
การใช้งานของระบบโทรศัพท์ดิจิตอลคีย์แบบมีจอ |
| แสดงผลขนาด 6 บรรทัด บรรทัดละ 24
ตัวอักษร พร้อมปุ่มฟังก์ชั่นที่มีไฟ |
| กะพริบรุ่น KX-T7436X
จะช่วยเพิ่มความสะดวกแก่ท่านอย่างมากในการ |
| เข้าสู่ระบบการใช้งานคุณสมบัติต่างๆ
ท่านสามารถเลือกหมายเลขโทรศัพท์ที่ |
| บันทึกไว้
จากรายชื่อที่ปรากฎบนจอแสดงผล และทำการโทรออกได้ทันที |
| ( คุณสมบัติ Speed Dial ) โดยกดปุ่มฟังก์ชั่นเท่านั้น |

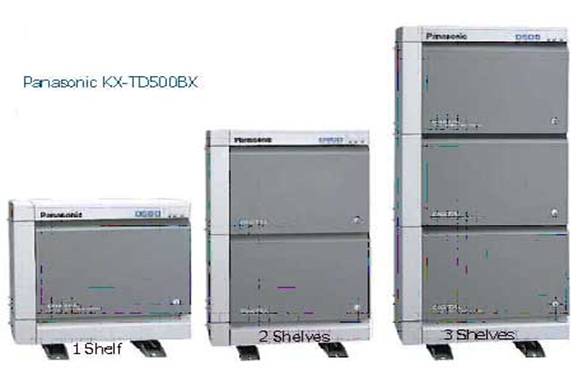

| ความยืดหยุ่น ( Flexible ) |
| ด้วยการออกแบบตู้เป็นแบบโมดูล่าร์ของ KX-TD500BX
ทำให้สามารถวาง |
| ระบบให้ตรงกับความต้องการขององค์กรของท่านได้ |
| การขยายระบบ ( Expandable ) |
| ด้วยสถาปัตยกรรมแบบ Slot
ท่านสามารถทำการขยายหรือเพิ่มขีดความ |
| สามารถของระบบได้โดยการใส่แผงขยายในช่อง
Slot ที่ว่างได้ภายในตู้ |
| สาขาของท่าน |
| Ease of Maintenance |
| การตรวจสภาพการใช้งานของระบบตู้สาขา
สามารถกระทำได้จากเครื่องคอม- |
| พิวเตอร์ที่ศูนย์บริการของพานาโซนิค
จากเจ้าหน้าที่ผู้ชำนาญการ ทั้งนี้ทาง |
| เจ้าหน้าที่สามารถทำการตรวจสอบการทำงาน
และการโปรแกรมของตู้สา |
| KX-TD500BX ได้ด้วยการเชื่อมต่อเครื่องพิมพ์เข้ากับตู้ชุดพื้นฐาน
ซึ่งจะพิมพ์ |
| รายงานความผิดพลาดบนจอ LCD ของเครื่องโทรศัพท์แบบคีย์
ดังนั้นท่านจึง |
| สามารถลดค่าใช้จ่ายและเวลาในการให้บริการของเจ้าหน้าที่บริการได้ |
| Voice
Mail Integration |
| ระบบโทรศัพท์ตู้สาขาสามารถใช้งานร่วมกับระบบบริการข้อมูลอัตโนมัติ
(VPS) |
| ได้ โดย VPS จะทำการบันทึกข้อความสำคัญๆ
ในกรณีที่ท่านไม่สามารถรับสาย |
| เรียกเข้าได้ VPS สามารถใช้งานเป็น โอเปอเรเตอร์ ( Auto
Attendant ) โดย |
| จะทำการรับสายและโอนสายนอกให้
ช่วยลดการทำงานของโอเปอเรเตอร์ |
| นอกจากนี้ยังมีคุณสมบัติอื่นๆ อีก
การกระจายข้อความเป็นกลุ่ม การโอนข้อ |
| ความ การแจ้งเตือนข้อความสู่ภายนอก
การส่งข้อความ เมื่อทำการเชื่อมต่อ |
| แบบ Digitally Integrated จะสามารถใช้งานฟังก์ชั่น Live Call
Screening ซึ่งจะ |
| ช่วยให้ท่านได้ยินเสียงของผู้ที่เรียกสายเข้ามาในระหว่างทำการบันทึกข้อความ |
| KX-TD500BฺX
ได้ทำการออกแบบให้ตรงกับความต้องการของตลาดธุรกิจด้าน |
| โรงแรม โดยจะมี PMS Interface ( Property Management System )
ซึ่งจะรอง |
| รับการ Check-In / Check-out ของแขกที่พัก การป้อนชื่อแขก
สถานะของห้อง |
| พัก ตั้งเวลาปลุกแขกได้ ไฟแจ้งเตือนการรับฝากข้อความ
โปรแกรมห้ามรบ |
| กวน และฟังก์ชั่นการทำงานอื่นๆ |
| |
|
| |
|
| |
|
| แผงวงจรอุปกรณ์เพิ่มเติมและอุปกรณ์ที่เกี่ยวข้อง |
|
|
|
| รายการ |
KX-TD500BX คุณสมบัติจำเพาะ |
|
|
RS-232C Ports |
สูงสุด 2 พอร์ต |
|
|
พอร์ตแบบอนุกรม ( RS-232C ) |
1 ) เพื่อเชื่อมต่อกับ PC ใช้ในการ
Program |
|
| |
2 ) เพื่อเชื่อมต่อกับ Printer ใช้ในระบบ
SMDR |
|
|
DTMF generator |
1 ช่องสัญญาณ |
|
|
ชุดกำเนิดสัญญาณแบบ DTMF |
|
|
Type of Terminal Wiring |
โทรศัพท์สายเดียว 2 ( T,R ) |
|
|
System and Line Impedance |
( SLT )
600 โอห์ม หรือน้อยกว่า ( inc. TEL impedance ) |
|
|
ชนิดของการต่อ ระบบการเดินสาย |
โทรศัพท์แบบแอนะล็อกคีย์ 4 (
T,R,H,L ) |
|
|
และความต้านทานของสายโทรศัพท์ |
( APITIS ) 40
โอห์ม หรือน้อยกว่า |
|
| |
โทรศัพท์แบบแอนะล็อกคีย์พร้อมฟังก์ชั่น
OHCA 6 ( T,R,H,L, 3P ) |
|
| |
( APITIS with OHCA ) 40 โอห์ม
หรือน้อยกว่า |
|
| |
ชุดควบคุมโอเปอเรเตอร์ขนาดใหญ่ 2 ( H,L ) |
|
| |
Attendant Console 40 โอห์ม หรือน้อยกว่า |
|
| |
โทรศัพท์แบบดิจิตอลคีย์ 2 ( H,L ) |
|
| |
( DPITS ) 40 โอห์ม
หรือน้อยกว่า |
|
|
Maximum Length of Terminal Wiring |
ความยาวของสายโทรศัพท์ที่ต่อจากตู้ไม่ควรเกินค่าที่กำหนดให้ตามตาราง |
|
|
ระยะห่างสูงสุดจากตัวเครื่องโทรศัพท์ |
ชนิดของโทรศัพท์ |
ขนาดของสายโทรศัพท์ |
|
|
หรืออุปกรณ์อื่นๆ กับตัวตู้สาขา |
และอุปกรณ์อื่นๆ |
22 AWG |
24 AWG |
26 AWG |
|
| |
ชุดกริ่งประตู |
117 เมตร |
111 เมตร |
69 เมตร |
|
| |
ชุดควบคุมโอเปอเรเตอร์ |
354 เมตร |
225
เมตร |
138
เมตร |
|
| |
โทรศัพท์คีย์ |
354 เมตร |
225
เมตร |
138
เมตร |
|
| |
โทรศัพท์ธรรมดา |
1,770 เมตร |
1,110 เมตร |
687
เมตร |
|
|
Power Source |
220 - 240 AC. 50/60 Hz |
|
|
แหล่งจ่ายไฟ |
|
|
Power Consumption |
สูงสุด 1,400 W ( 3
module เต็มระบบ ) |
|
|
กำลังงานสูญเสีย |
|
|
Dimension |
KX-TD500BX ( ตู้พื้นฐาน )
507mm ( W ) x 465mm ( H ) x 334mm ( D ) |
|
|
ขนาด |
KX-TD520BX ( ตู้ขยาย
) 487mm ( W ) x 298mm ( H ) x
334mm ( D ) |
|
|
Weight |
KX-TD500BX ( ตู้พื้นฐาน )
20.4 kg. |
|
|
น้ำหนัก |
KX-TD520BX ( ตู้ขยาย
) 12.6 kg. |
|
| |
|
| รายการ |
KX-TD500 BX คุณสมบัติจำเพาะ |
|
|
System Capacity |
จำนวนพอร์ตสูงสุด
512 พอร์ต |
|
|
ความสามารถของระบบ |
จำนวนสายนอกสูงสุด
192 สายนอก |
|
| |
จำนวนสายในสูงสุด
448 สายใน |
|
| |
(
โทรศัพท์สายเดียวสูงสุด
448 เครื่อง ) |
|
| |
(
โทรศัพท์แบบคีย์สูงสุด
384 เครื่อง ) |
|
|
Basic Shelf |
จำนวนพอร์ตสูงสุด
192 พอร์ต |
|
|
ความสามารถเฉพาะตู้พื้นฐาน |
จำนวนสายนอกสูงสุด
ขึ้นอยู่กับขีดจำกัดของระบบ |
|
| |
จำนวนสายในสูงสุด
192 สายใน |
|
| |
(
โทรศัพท์สายเดียวสูงสุด
192 เครื่อง ) |
|
| |
(
โทรศัพท์แบบคีย์สูงสุด
128 เครื่อง ) |
|
|
Expansion Shelf Capacity |
จำนวนพอร์ตสูงสุด
224 พอร์ต |
|
|
ความสามารถของตู้ขยาย |
จำนวนสายนอกสูงสุด
ขึ้นอยู่กับขีดจำกัดของระบบ |
|
| |
จำนวนสายในสูงสุด
192 สายใน |
|
| |
(
โทรศัพท์สายเดียวสูงสุด
192 เครื่อง ) |
|
| |
(
โทรศัพท์แบบคีย์สูงสุด
128 เครื่อง ) |
|
|
DSS Console |
สูงสุด 64 ชุด |
|
|
ชุดควบคุมโอเปอเรเตอร์ขนาดเล็ก |
|
|
Door Phone |
สูงสุด 1 แผง / 4
ชุด
โดยแผงวงจร DPH |
|
|
ชุดกริ่งประตู |
|
|
DISA |
สูงสุด 8 แผง / 32
ชุด
โดยแผงวงจร DISA |
|
|
ชุดตอบรับอัตโนมัติ |
|
|
MODEM |
สูงสุด 1 แผง / 1
ชุด
โดยแผงวงจร RMT / ERMT |
|
|
ชุดโมเด็ม |
|
|
Conference |
3 สาย
x 8
กลุ่ม
โดยไม่ต้องใช้แผงวงจร CONF |
|
|
ชุดประชุม 3 สาย |
3 สาย x
64
กลุ่ม
โดยใช้แผงวงจร CONF ( Option ) |
|
|
External Paging Ports |
สูงสุด 2 ชุด |
|
|
ขั้วต่อชุดประกาศภายนอก |
|
|
External MOH Ports |
สูงสุด 2 ชุด |
|
|
ขั้วต่อแหล่งกำเนิดเสียงดนตรีภายนอก |
|
|
Internal MOH Source |
สูงสุด 1 ช่องสัญญาณ |
|
|
แหล่งกำเนิดเสียงดนตรีภายใน |
|
| |
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| ความสามารถสูงสุดของระบบ * |
|
| สายใน / สายนอก |
ตู้พื้นฐาน |
ตู้ขยาย 1,2 |
ระบบโดยรวม |
|
| สายนอก ( CO-Lines ) |
138 |
154 |
192 |
|
| สายใน (
Extensions ) |
APT + DPT 128 |
APT + DPT 128 |
|
|
| |
SLT
160 |
SLT
160 |
|
|
| |
APT+DPT+SLC
192 |
APT+DPT+SLC 192 |
APT+DPT+SLC
448 |
|
| จำนวนทั้งสายนอก/สายในรวมกัน |
192 |
222 |
512 |
|
| APT:
เครื่องโทรศัพท์แอนะล็อกคีย์ DPT: เครื่องโทรศัพท์ ดิจิตอลคีย์ SLT:
เครื่องโทรศัพท์ธรรมดา |
|
| |
|
| |
|
| |
|
| การใช้งานพื้นฐาน |
จำนวนสูงสุด |
|
|
การแบ่งกลุ่มบริษัทที่ใช้งานร่วมกัน ( Transfers) |
8 |
|
|
พนักงานรับสาย ( Operator ) |
8 ( 1/Tenant ) |
|
|
หมายเลขรหัสย่อของตู้ |
2000 (1000/Tenant |
|
|
หมายเลขรหัสย่อของเครื่องโทรศัพท์ |
10 |
|
|
ตำแหน่งการพักสาย ( Call Park Position ) |
100/Tenant |
|
|
แสดงข้อความ กรณีไม่สามารถรับสายได้ ( Absent Messages ) |
9 |
|
|
กลุ่มของสายนอก ( Trunk Groups ) |
48 |
|
|
ระดับการโทรออก ( Class of Service ) |
96 |
|
|
ระบบโทรติดต่อเครื่องภายในโดยตรง ( DISA ) |
8 |
|
|
รหัสบัญชี ( Account Codes ) |
1000 |
|
|
กลุ่มของสายภายใน ( Extension Groups ) |
128 |
|
|
+ กลุ่มของเครื่องพนักงานรับสาย ( Operator Group ) |
|
|
+ กลุ่มของบริการ Hunting ( Hunting Group ) |
|
|
+ กลุ่มของบริการกำหนดเสียงกริ่ง ( Ring Group ) |
|
|
+ กลุ่มของบริการ UCD ( UCD Group ) |
|
|
+ กลุ่มของบริการ VM/AA ( VM/AA Group ) |
|
|
กลุ่มของการประกาศ ( Paging Groups ) |
16 |
|
| แสดง
ชื่อ/เบอร์โทรศัพท์ที่เรียกเข้ามาได้(Caller ID and Name Entry ) |
2000 ( 1000/Tenant ) |
|
|
ปุ่มสัมผัสเดียวสำหรับเครื่องโทรศัพท์แบบคีย์ |
10/PT |
|
|
ปุ่ม SDN |
8/PDN |
|
| |
|
| ( PT: เครื่องโทรศัพท์แบบคีย์ ) |
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| PBX ตู้สาขา Panasonic KX-TD500BX |
|
|
|
| KX-TD500BX |
ตู้พื้นฐาน (รองรับได้
12 slots) |
92,930.00 |
|
| KX-TD520BX |
ตู้ขยาย (รองรับได้ 14 slots) |
40,670.00 |
|
| KX-T96170X |
สายภายในสำหรับโทรศัพท์แอนะล็อกคีย์
โทรศัพท์ธรรมดา ขนาด 8
เลขหมาย |
18,800.00 |
|
| KX-T96172X |
แผงวงจรสายภายในสำหรับโทรศัพท์แอนะล็อกคีย์
ชุดโอเปอร์เรเตอร์ ขนาด 8
เลขหมาย |
11,600.00 |
|
| KX-T96174X |
แผงวงจรสายภายในสำหรับโทรศัพท์ธรรมดา ขนาด 8
เลขหมาย |
12,800.00 |
|
| KX-T96175X |
แผงวงจรสายภายในสำหรับโทรศัพท์ธรรมดาที่มีไฟแจ้งข้อความ ขนาด 8
เลขหมาย |
20,530.00 |
|
| KX-T96185X |
แผงวงจรเชื่อมต่อโทรศัพท์เพื่อเพิ่มระยะทางให้ไกลขึ้น
ขนาด 4 เลขหมาย |
16,000.00 |
|
| KX-TD50170X |
แผงวงจรเชื่อมต่อกับโทรศัพท์ดิจิตอล
แอนะล็อกคีย์ โทรศัพท์ธรรมดา ขนาด 8 เลขหมาย |
19,730.00 |
|
| KX-TD50172X |
แผงวงจรเชื่อมต่อกับโทรศัพท์แบบดิจิตอล
ขนาด 16 เลขหมาย |
14,130.00 |
|
| KX-TD50175X |
แผงวงจรเชื่อมต่อโทรศัพท์ธรรมดาที่มีไฟแจ้งข้อความ ขนาด 16 เลขหมาย |
19,200.00 |
|
| KX-T96180X |
แผงวงจรสายนอกแบบ Loop Start ขนาด 8
เลขหมาย |
12,130.00 |
|
| KX-T96183X |
แผงวงจรสายนอกแบบ Loop Start
พร้อมวงจรตรวจจับ Polarity Reversal ขนาด
8 เลขหมาย |
16,800.00 |
|
| KX-T96184X |
E&M Card แผงวงจร Tie Line
แบบแอนะล็อก ใช้ในการเชื่อมต่อระหว่างตู้ ขนาด 4 เลขหมาย |
19,730.00 |
|
| KX-T96188X |
E1 Digital Trunk
Card แผงวงจร Tie Line แบบดิจิตอล |
85,730.00 |
|
| KX-TD50180X |
ELCOT
แผงวงจรสายนอก Loop Start พร้อมรองรับ Line Reverse,Caller |
20,400.00 |
|
| KX-TD50288CE |
BRI ISDN Card แผงวงจรสายนอกแบบ BRI ISDN ขนาด 8 เลขหมาย |
56,670.00 |
|
| KX-TD50290CE |
PRI ISDN Card แผงวงจรสายนอกแบบ PRI ISDN ขนาด 8 เลขหมาย |
86,400.00 |
|
| KX-T96191X |
DISA Card แผงวงจรตอบรับสายอัตโนมัติ 1
แผง รองรับได้ 4 เลขหมาย |
22,000.00 |
|
| KX-T96196X |
RMT
Card แผงวงจรรีโมท
ใช้ในการโปรแกรมและตรวจสอบเครื่องจากระยะไกล |
10,930.00 |
|
| KX-TD50197X |
RMT
Card แผงวงจรรีโมท
ใช้ในการโปรแกรมและตรวจสอบเครื่องจากระยะไกล |
19,730.00 |
|
| KX-T96161X |
DPH Card
แผงวงจรเชื่อมต่อกริ่งประตู/ชุดควบคุมการเปิดประตู 1 แผง |
6,930.00 |
|
| KX-TD50105X |
DOHCA Card
แผงวงจรเพิ่มความสามารถในการประกาศเรียกออกลำโพง |
14,930.00 |
|
| KX-T96186X |
OPX Power Unit ชุด Power
เพื่อเพิ่มระยะทางการใช้โทรศัพท์ให้ไกลขึ้น |
20,930.00 |
|
| KX-T30865X |
Doorphone ชุดกริ่งติดประตู |
1,380.00 |
|
| KX-T7090X |
Headset
ชุดครอบศรีษะสำหรับสนทนาแบบไม่ต้องถือหูโทรศัพท์ |
7,250.00 |
|
| KX-A46DX |
Battery Adaptor with Charger
ชุดเชื่อมต่อแบตเตอรี่สำรอง
พร้อมระบบประจุไฟในตัว |
8,800.00 |
|
| KX-TD50300BX |
PC Console ชุดโอเปอเรเตอร์แบบคอมพิวเตอร์ |
76,000.00 |
|
| KX-A291X(64Rms) |
PMS Interface software สำหรับ 64 ห้องพัก |
96,000.00 |
|
| KX-A292X(112Rms) |
PMS Interface software สำหรับ 112 ห้องพัก |
###### |
|
| KX-A293X(448Rms) |
PMS Interface software สำหรับ 448 ห้องพัก |
###### |
|
| KX-A297X |
Call center manangement software for KX-TD500 |
48,870.00 |
|
|
|
|
|
|
|
|
|
