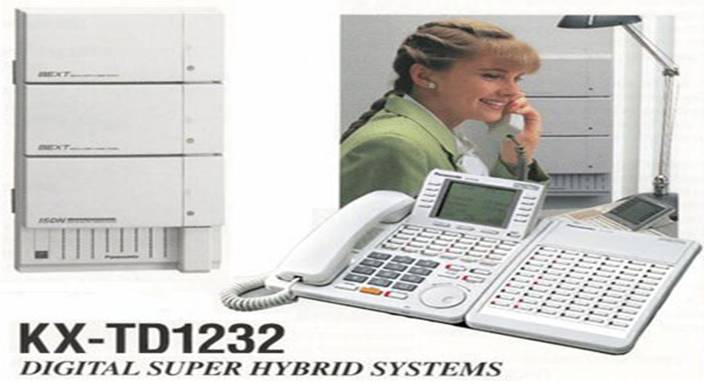

| PABX DIGITAL Panasonic KX-TD-1232 BX |
| |
| |
|
| |
| |
| Quotation คู่มือการติดตั้ง / Install Guide |
| |
| |
| |
| |
| ตู้สาขาโทรศัพท์ ระบบดิจิตอล |
| |
| |
| |
| |
| PABX DIGITAL Panasonic Model : KX-TD1232BX |
| |
| ที่ใช้ได้กับโทรศัพท์แบบคีย์ Digital และโทรศัพท์แบบธรรมดา
เหมาะสำหรับ สำนักงาน, อพาร์ทเม้นท์, โรงแรม, แมนชั่น, คอนโดมิเนียม ขนาด 8
สายนอก 16 สายในOption สามารถ ขยายได้ 12 สายนอก 48 สายใน สามารถ ขยายได้สูงสุด
24 สายนอก 96 สายใน DISA (ระบบตอบรับสายอัตโนมัติ ) รองรับระบบ Caller ID
Doorphone Call/Door Opener Music Extenal |
| |
| |
| |
| |
| ความสามารถสูงสุดของระบบ |
|
| KX-TD1232BX |
ตู้เดียว |
เชื่อม 2 ตู้ |
|
| จำนวนแผงวงจรเชื่อมต่อระบบ |
- |
2 |
|
| จำนวนตู้ควบคุม |
1 |
2 |
|
| จำนวนแผงวงจรเชื่อมต่อสาย
ISDN |
1 |
2 |
|
| จำนวนสายนอกแบบ
ISDN |
6 |
12 |
|
| จำนวนแผงวงจรเชื่อมต่อสายภายใน |
2 |
4 |
|
| ขั้วต่อสายภายใน |
32 |
64 |
|
| จำนวนสายใน |
64 |
128 |
|
| จำนวนชุดโอเปอเรเตอร์ |
4 |
8 |
|
| จำนวนแผงวงจร
Remote Maintenance |
1 |
1 |
|
| จำนวนชุดกริ่งประตู |
1 |
2 |
|
| จำนวนชุดเปิดประตู |
2 |
4 |
|
| จำนวนแหล่งเสียงดนตรีจากภายนอก |
2 |
4 |
|
| จำนวนระบบชุดประกาศภายนอก |
2 |
4 |
|
| จำนวนชุดเชื่อมต่อแบตเตอรี่สำหรับ
MWL |
3 |
6 |
|
| จำนวนโอเปอเรเตอร์ |
2 |
|
| จำนวนเลขหมายที่บันทึกได้สำหรับการโทรออกอย่างรวดเร็ว
( ต่อระบบ ) |
500 |
|
| จำนวนเลขหมายที่บันทึกได้สำหรับการโทรออกอย่างรวดเร็ว
( ต่อเครื่องโทรศัพท์ ) |
24 |
|
| หมายเลขด่วน |
8 |
|
| ตำแหน่งการฝากพักสายไว้ |
10 |
|
| จำนวนข้อความที่บันทึกได้สำหรับ
Absent Message |
9 |
|
| จำนวนกลุ่มสายนอก |
8 |
|
| จำนวนระดับการจำกัดการโทรออก |
8 |
|
| จำนวนกลุ่มสายใน |
8 |
|
| จำนวน
Class of Service |
8 |
|
| จำนวนรหัสบัญชีที่ใช้ในการโทรออก
( ต่อระบบ ) |
128 |
|
| จำนวนหมายเลขฉุกเฉิน
( ต่อระบบ ) |
1 |
|
| จำนวนข้อความที่บันทึกได้สำหรับ
Message Waiting |
128 |
|
| คุณสมบัติจำเพาะ |
|
| Digital PABX Panasonic KX-TD1232BX |
|
| คู่สายการติดต่อภายใน |
ไม่จำกัด |
|
|
วิธีการโทร |
ภายนอก |
โทน / พัลส์ ( 10 / 20 pps ) |
|
| |
ภายใน |
โทน / พัลส์ ( 10 / 20 pps ) |
|
| การแปลงสัญญาณโทร |
โทนเป็นพัลส์ หรือพัลส์เป็นโทน |
|
| การสวิตซ์สัญญาณ |
แบบ Non - blocking PCM, TDM |
|
|
กรณีไฟดับ |
การโอนสายนอก |
ไปยังหมายเลขภายในที่กำหนด |
|
| |
เวลาใช้งานสำรอง |
หลายชั่วโมงเมื่อใช้ร่วมกับแบตเตอรี่สำรอง |
|
| การเชื่อมต่อ |
สายนอก |
ใช้ขั้วต่อแบบโมดูล่าร์ |
|
| |
สายใน |
ใช้ขั้วต่อแบบโมดูล่าร์ |
|
| |
ชุดประกาศ |
ใช้ขั้วต่อแบบ PIN |
|
| |
แหล่งดนตรีภายนอก |
ขั้วต่อแบบเสียบ |
|
| |
SMDR |
V.24 ( RS-232C ) |
|
| |
กริ่งติดประตู |
ใช้ขั้วต่อแบบโมดูล่าร์ |
|
|
SMDR
ข้อมูลที่พิมพ์ได้ |
วัน / เวลา รหัสฝ่าย หมายเลขภายใน
/ สายนอก หมายเลขที่โทรถึง ระยะเวลาที่โทร |
|
| แหล่งจ่ายไฟ |
ไฟฟ้ากระแสสลับ 220-240 โวลท์
50/50 Hz |
|
| ใช้กำลังงานไฟฟ้าสูงสุด |
140 วัตต์ |
|
|
ขนาด |
ชุดพื้นฐาน |
640 x 320 x 115 mm. |
|
| ( กว้าง
x ยาว x ลึก ) |
ครบชุด |
640 x 320 x 160 mm. |
|
|
น้ำหนัก |
ชุดพื้นฐาน |
8.1 kg. |
|
|
ครบชุด |
11.4 kg. |
|
| |
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |

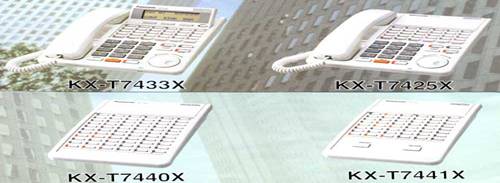

| ตารางคุณสมบัติของชุดโทรศัพท์ |
| Model: |
KX-T7436X |
KX-T7433X |
KX-T7425X |
| จอแสดงผลแบบตัวอักษร
( บรรทัด x ตัวอักษร ) |
6 x 24 |
3 x 16 |
NO |
| ปุ่มสายนอก |
24 |
24 |
24 |
| ปุ่มใช้งานสำหรับจอแสดงผล |
3 |
3 |
NO |
| ปุ่มจอแสดงผล |
10 |
NO |
NO |
| สนทนาโดยไม่ต้องยกหูโทรศัพท์ |
Yes |
Yes |
Yes |
| ปรับระดับความดังของเสียง |
JOG-DIAL |
JOG-DIAL |
JOG-DIAL |
| ปรับระดับความดังของเสียงกริ่ง/ปรับความคมชัดของจอภาพ |
JOG-DIAL |
JOG-DIAL |
Selector |
| ประกาศสู่สายภายในผ่านลำโพงของโทรศัพท์ |
Yes |
NO |
NO |
| ติดต่อสายภายในผ่านลำโพงของโทรศัพท์ |
Yes |
Yes |
Yes |
| ช่องสำหรับเพิ่มสายใน |
Yes |
Yes |
Yes |
| ไฟเตือนเมื่อมีข้อความฝากถึง |
Yes |
Yes |
Yes |
| โอนสายอัตโนมัติ
/ ห้ามรบกวน |
Yes |
Yes |
Yes |
| โทรทวนซ้ำอัตโนมัติ |
Yes |
Yes |
Yes |
| ปุ่มแฟลช |
Yes |
Yes |
Yes |
| พักสาย |
Yes |
Yes |
Yes |
| ตอบรับอัตโนมัติ
/ ตัดเสียง |
Yes |
Yes |
Yes |
| โทรออกอัตโนมัติ |
Yes |
Yes |
Yes |
| โอนสาย |
Yes |
Yes |
Yes |
| ประชุมทางโทรศัพท์ |
Yes |
Yes |
Yes |
| ติดต่อภายใน |
Yes |
Yes |
Yes |
| หยุดสัญญาณโทรชั่วขณะ |
Yes |
Yes |
Yes |
| เชื่อมต่อกับชุดหูฟัง |
Yes |
Yes |
Yes |
| จอแสดงผล
2 ภาษา ( อังกฤษและฝรั่งเศส ) |
Yes |
Yes |
NO |
| ขนาด (
กว้าง x ยาว x สูง ) |
208 x 264 x 105 |
208 x
232 x 105 |
208 x 232 x 105 |
| น้ำหนัก |
1.12 |
1.07 |
0.99 |
|
| |
| |
| |
| |
| |
| |
| |
| PRICE LIST PABX ตู้สาขา Panasonic |
| Model: |
รายละเอียด |
ราคา |
|
| |
PRICE LIST PABX ตู้สาขา
Panasonic KX-TD1232 BX |
|
|
| KX-TD1232BX |
DIGITAL PABX ตู้สาขาระบบดิจิตอล
8 สายนอก 16 สายใน ขยายได้ 12/48 |
52,000.00 |
|

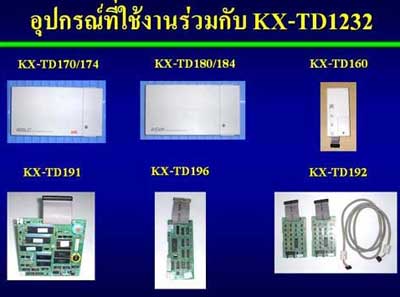

| KX-TD180X |
แผงวงจรสายนอก 4
เลขหมาย |
6,630.00 |
|
| KX-TD170X |
แผงวงจรสายใน 8
เลขหมายแบบซูเปอร์ไฮบริด |
10,130.00 |
|
| KX-TD174X |
แผงวงจรสายใน 16 เลขหมายสำหรับโทรศัพท์สายเดียว |
13,130.00 |
|
| KX-TD160X |
แผงวงจรเชื่อมต่อกริ่งประตู |
3,380.00 |
|
| KX-TD191X |
แผงวงจร DISA ตอบรับสายอัตโนมัติ |
12,500.00 |
|
| KX-TD192X |
แผงวงจรเชื่อมต่อระบบ |
6,130.00 |
|
| KX-TD193X |
แผงวงจร Caller ID ( 1 แผงรองรับได้ 4
สายนอก ) |
6,250.00 |
|
| KX-TD196X |
แผงวงจรรีโมท |
4,130.00 |
|
| KX-TD184X |
แผงวงจร E&M ( 4 คู่สาย ) |
28,130.00 |
|
| KX-TD280CE |
แผงวงจร ISDN แบบ 2
Basic Rate |
18,750.00 |
|
| KX-TD286CE |
แผงวงจร ISDN แบบ 6
Basic Rate |
37,130.00 |
|
| KX-TD188X |
แผงวงจร E1 ( 30 ช่องสัญญาณ ) |
88,750.00 |
|
| |

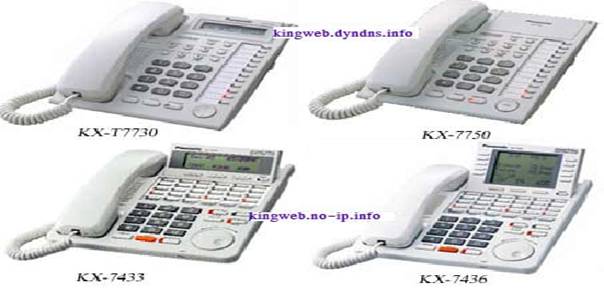

โทรศัพท์แบบคีย์ Key Telephone |
|
|
| KX-T7730X |
โทรศัพท์แบบแอนะล็อกคีย์แบบมีจอ ขนาด 12 สายนอก |
2,750.00 |
|
| KX-T7350X |
โทรศัพท์แอนะล็อกคีย์ |
3,750.00 |
|
| KX-T7740X |
ชุดโอเปอร์เรเตอร์ 32 ปุ่ม DSS |
5,625.00 |
|
| KX-T7425X |
โทรศัพท์แบบดิจิตอลคีย์ 24 สายนอก |
6,000.00 |
|
| KX-T7433X |
โทรศัพท์แบบดิจิตอลคีย์ 24 สายนอก มีจอ |
7,130.00 |
|
| KX-T7436X |
โทรศัพท์แบบดิจิตอลคีย์ 24 สายนอก มีจอใหญ่ |
10,380.00 |
|
| KX-T7440X |
ชุดโอเปอร์เรเตอร์ 66 ปุ่ม DSS |
5,630.00 |
|
| KX-T7441X |
ชุดโอเปอร์เรเตอร์ 48 ปุ่ม DSS |
5,130.00 |
|
| KX-T7560X |
โทรศัพท์ดิจิตอลคีย์ขนาด 8
สายนอก ไม่มีจอ |
3,250.00 |
|
| KX-T7565X |
โทรศัพท์ดิจิตอลคีย์ขนาด 8
สายนอก มีจอ |
3,880.00 |
|
| |
อุปกรณ์เสริม ระบบฝากข้อความ |
|
|
| KX-TVP102X |
แผงวงจรแบบธรรมดาขนาด 2
สายนอก ของตู้ KX-TVP200 |
16,630.00 |
|
| KX-TVP200X |
ระบบบริการข้อมูลอัตโนมัติ |
84,880.00 |
|
| KX-TVP204X |
แผงวงจรแบบดิจิตอลขนาด 4
สายนอก ของตู้ KX-TVP200 |
23,130.00 |
|
| KX-TVP50BX |
ระบบบริการข้อมูลอัตโนมัติ |
31,250.00 |
|
| KX-TVP52BX |
แผงวงจรเพิ่มหน่วยความจำ 2
ชั่วโมง |
9,380.00 |
|
| KX-T30865 |
ชุดกริ่งประตู |
1,380.00 |
|
| KX-T7090 |
ชุดหูฟัง |
7,250.00 |
|
| |
อุปกรณ์เสริม แบตเตอรี่ |
|
|
| KX-A227 |
สายเชื่อมแบตเตอรี่สำหรับตู้สาขารุ่น
KX-TA308BX/KX-TA616BX |
1,380.00 |
|
| KX-A46DX |
อแด็ปเตอร์แบตเตอรี่สำหรับตู้สาขารุ่น
KX-TD1232BX/KX-TD500BX |
7,380.00 |
|
|
| |
| |
| โปรโมชั่น Digital PABX ตู้สาขา โทรศัพท์ Panasonic PABX
Thai Tel 0-2542-4227, 0-1345-1929 |
| Model: |
รายการสินค้า |
จำนวน ราคา |
| KX-TD1232 |
DIGITAL
PABX ตู้สาขาโทรศัพท์ Panasonic ขนาด 8 สายนอก 16 สายใน |
1 |
52,000.00 |
| |
|
|
|
| KX-TD1232 |
DIGITAL
PABX ตู้สาขาโทรศัพท์ Panasonic ขนาด 8 สายนอก 32 สายใน |
1 |
65,750.00 |
| KX-T7433 |
โทรศัพท์ดิจิตอลคีย์
Panasonic Digital Key telephone 24 ปุ่มสายนอก |
1 |
Free |
| KX-TD174 |
การ์ด
16 สายใน สำหรับโทรศัพท์ธรรมดา |
1 |
Free |
| KX-TS500 |
โทรศัพท์สายเดียว
Panasonic มีให้เลือก 5 สี ขาว/แดง/ดำ/น้ำเงิน/เทา |
2 |
Free |
| |
|
|
|
| KX-TD1232 |
DIGITAL
PABX ตู้สาขาโทรศัพท์ Panasonic ขนาด 8 สายนอก 32 สายใน |
1 |
80,500.00 |
| KX-T7433 |
โทรศัพท์ดิจิตอลคีย์
Panasonic Digital Key telephone 24 ปุ่มสายนอก |
1 |
Free |
| KX-TD174 |
การ์ด
16 สายใน สำหรับโทรศัพท์ธรรมดา |
1 |
Free |
| KX-TD191 |
วงจรตอบรับโอนสายอัตโนมัติ
( DISA ) |
1 |
Free |
| KX-T7730 |
โทรศัพท์แบบคีย์ มีจอ ขนาด 12
สายนอก |
1 |
Free |
| KX-TS500 |
โทรศัพท์สายเดียว
Panasonic มีให้เลือก 5 สี ขาว/แดง/ดำ/น้ำเงิน/เทา |
2 |
Free |
| |
|
|
|
| KX-TD1232 |
DIGITAL
PABX ตู้สาขาโทรศัพท์ Panasonic ขนาด 12 สายนอก 32 สายใน |
1 |
74,650.00 |
| KX-T7433 |
โทรศัพท์ดิจิตอลคีย์
Panasonic Digital Key telephone 24 ปุ่มสายนอก |
1 |
Free |
| KX-TD174 |
การ์ด
16 สายใน สำหรับโทรศัพท์ธรรมดา |
1 |
Free |
| KX-TD180 |
การ์ดสายนอก
4 เลขหมาย |
1 |
Free |
| KX-T7730 |
โทรศัพท์แบบคีย์ มีจอ ขนาด 12
สายนอก |
1 |
Free |
| KX-TS500 |
โทรศัพท์สายเดียว
Panasonic มีให้เลือก 5 สี ขาว/แดง/ดำ/น้ำเงิน/เทา |
2 |
Free |
| |
|
|
|
| KX-TD1232 |
DIGITAL
PABX ตู้สาขาโทรศัพท์ Panasonic ขนาด 12 สายนอก 32 สายใน |
1 |
87,150.00 |
| KX-T7433 |
โทรศัพท์ดิจิตอลคีย์
Panasonic Digital Key telephone 24 ปุ่มสายนอก |
1 |
Free |
| KX-TD174 |
การ์ด
16 สายใน สำหรับโทรศัพท์ธรรมดา |
1 |
Free |
| KX-TD180 |
การ์ดสายนอก
4 เลขหมาย |
1 |
Free |
| KX-TD191 |
วงจรตอบรับโอนสายอัตโนมัติ
( DISA ) |
1 |
Free |
| KX-T7730 |
โทรศัพท์แบบคีย์ มีจอ ขนาด 12
สายนอก |
1 |
Free |
| KX-TS500 |
โทรศัพท์สายเดียว
Panasonic มีให้เลือก 5 สี ขาว/แดง/ดำ/น้ำเงิน/เทา |
2 |
Free |
| |
|
|
|
| KX-TD1232 |
DIGITAL
PABX ตู้สาขาโทรศัพท์ Panasonic ขนาด 12 สายนอก 48 สายใน |
1 |
87,800.00 |
| KX-T7433 |
โทรศัพท์ดิจิตอลคีย์
Panasonic Digital Key telephone 24 ปุ่มสายนอก |
1 |
Free |
| KX-TD174 |
การ์ด
16 สายใน สำหรับโทรศัพท์ธรรมดา |
2 |
Free |
| KX-TD180 |
การ์ดสายนอก
4 เลขหมาย |
1 |
Free |
| KX-T7730 |
โทรศัพท์แบบคีย์ มีจอ ขนาด 12
สายนอก |
1 |
Free |
| KX-TS500 |
โทรศัพท์สายเดียว
Panasonic มีให้เลือก 5 สี ขาว/แดง/ดำ/น้ำเงิน/เทา |
2 |
Free |
| |
|
|
|
| KX-TD1232 |
DIGITAL
PABX ตู้สาขาโทรศัพท์ Panasonic ขนาด 12 สายนอก 48 สายใน |
1 |
100,300.00 |
| KX-T7433 |
โทรศัพท์ดิจิตอลคีย์
Panasonic Digital Key telephone 24 ปุ่มสายนอก |
1 |
Free |
| KX-TD174 |
การ์ด
16 สายใน สำหรับโทรศัพท์ธรรมดา |
2 |
Free |
| KX-TD191 |
วงจรตอบรับโอนสายอัตโนมัติ
( DISA ) |
1 |
Free |
| KX-TD180 |
การ์ดสายนอก
4 เลขหมาย |
1 |
Free |
| KX-T7730 |
โทรศัพท์แบบคีย์ มีจอ ขนาด 12
สายนอก |
1 |
Free |
| KX-TS500 |
โทรศัพท์สายเดียว
Panasonic มีให้เลือก 5 สี ขาว/แดง/ดำ/น้ำเงิน/เทา |
2 |
Free |
|
|
|
|
